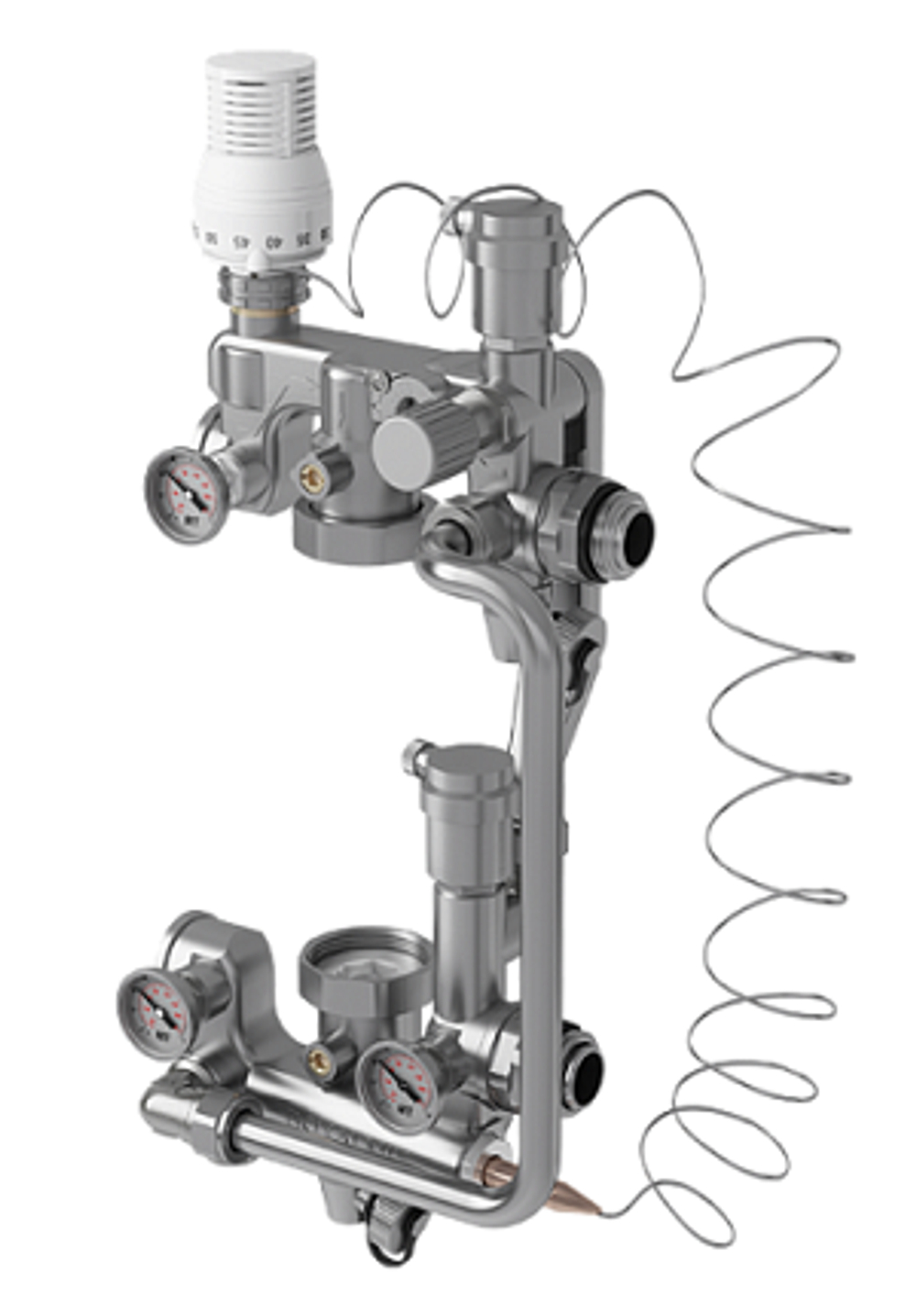

Смесительный узел Royal MiX применяется для технического совмещения контура радиаторного отопления и водяного напольного отопления.
1. Термометр погружной (Д-41 мм)
2. Термостатический регулирующий вентиль
3. Термостатическая головка
4. Воздухоотводчик
5. Перепускной клапан
6. Обратный трубопровод (D 15х1)
7. Сливной (дренажный) кран
8. Байпас
9. Балансировочно-запорный клапан первичного контура
10. Балансировочный клапан вторичного контура
Характеристики:
Максимальная тепловая мощность, кВт - 20
"Максимальная температура теплоносителя в первичном контуре, °С" - 90
"Пределы настройки температуры термостатического клапана с термоголовкой, °С " 0÷60
Максимальное рабочее давление, бар - 10
Максимальный коэффициент пропускной способности термостатического клапана , м3/час - 2,75
"Коэффициент местного сопротивления термостатического клапана при максимальной пропускной способности " - 134
Монтажная длина насоса, мм - 180
